مسحوق الزركونيا المثبت بالإيتريا للطلاء (YSZ) 15-45 ميكرومتر
مسحوق الزركونيا المُثبَّت بالإيتريوم (YSZ) بحجم حبيبات يتراوح بين 15 و45 ميكرومترًا مُصنَّف خصيصًا لإنتاج طلاءات الرش الحراري. بفضل تثبيته بأكسيد الإيتريوم، يمنع هذا المسحوق تشقق تحول طور الزركونيا، ويُوفر مقاومة فائقة للصدمات الحرارية عند درجات الحرارة العالية. يتميز بخاصية انصهار جيدة وشكل حبيبات متجانس، مما يضمن طبقات طلاء كثيفة وناعمة أثناء الرش البلازمي. مع موصلية حرارية منخفضة وعزل حراري ممتاز عند درجات الحرارة العالية، يُوفر الطلاء النهائي حماية حرارية موثوقة. يُستخدم بشكل أساسي في شفرات التوربينات الغازية، وأجزاء المحركات، وطلاءات مقاومة للحرارة للمعدات عالية الحرارة. يتميز المسحوق بخمول كيميائي مستقر ضد الأكسدة والتآكل عند درجات الحرارة العالية، مما يُطيل عمر خدمة المكونات.
خصائص مسحوق الزركونيا المستقرة بالإيتريوم بنسبة 8% مول:
- طور بلوري مستقر. محتوى منخفض من الطور أحادي الميل، لا يوجد تحول طوري، لا يوجد تمدد حجمي، وبنية مستقرة للغاية عند درجات حرارة عالية.
- عزل حراري ممتاز. موصلية حرارية منخفضة، وتأثير عزل حراري فائق. وبالتالي، يتم خفض درجة حرارة تشغيل الركيزة بشكل ملحوظ.
- مقاوم للصدمات الحرارية. مقاوم للتأثيرات الحرارية العالية والإجهاد الحراري، ولا يتشقق أو يتقشر بعد دورات حرارية مطولة.
- مقاوم للتلبيد في درجات الحرارة العالية. لا يتلبد أو ينكمش بسهولة عند درجات الحرارة العالية، وتكون عملية التكثيف بطيئة، ويتم الحفاظ على بنية مسام الطلاء وأداء العزل الحراري بشكل جيد.
- توافق قوي مع الرش. سيولة جيدة ونقطة انصهار معتدلة، مناسبة للرش بالبلازما، والرش باللهب، وما إلى ذلك، مما ينتج عنه التصاق قوي للطلاء وكثافة قابلة للتحكم.
- مستقر كيميائياً. مقاوم للأكسدة والتآكل الغازي، متوافق بشكل جيد مع ركائز السبائك ذات درجات الحرارة العالية، وعمر خدمة طويل.
التركيب الكيميائي:
| مواصفات | ZrO2+HfO2 | SiO2 | Al2O3 | Fe2O3 | ثاني أكسيد التيتانيوم | عالي | أكسيد المغنيسيوم | Y2O3 |
| 8YSZP | ≥90 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
| 8YSZ04 | ≥90 | ≤0.50 | ≤0.50 | ≤0.05 | ≤0.20 | ≤0.05 | ≤0.05 | 7-9 |
| 8YSZ05 | ≥90 | ≤0.50 | ≤0.20 | ≤0.05 | ≤0.40 | ≤0.20 | ≤0.05 | 7-8 |
| 8YSZH | ≥90 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-9 |
| 8YSZS | ≥90 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
الخصائص الفيزيائية:
| مواصفات | نسبة الطور أحادي الميل | لون | الكثافة الظاهرية |
| 8YSZP | ≤10 | أبيض | 1.8-2.2 جم/سم3 |
| 8YSZ04 | ≤10 | أصفر | 1.8-2.2 جم/سم3 |
| 8YSZ05 | ≤20 | بني أصفر | 2.2-2.5 جم/سم3 |
| 8YSZH | ≤20 | أبيض | 1.8-2.4 جم/سم3 |
| 8YSZS | ≤6 | أبيض | 2.3-2.9 جم/سم3 |
ميزات المنتج واستخداماته:
| رقم المواصفات | 8YSZP | 8YSZ04 | 8YSZ05 | 8YSZH | 8YSZS |

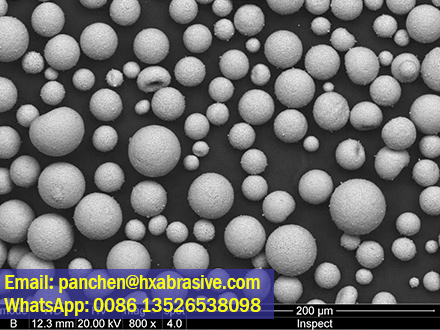

| شكل الجسيم | الكريات المجهرية | الكريات المجهرية | الكريات المجهرية | الكريات المجهرية | حبيبة |
| حجم الجسيمات | 15-45 ميكرومتر، 22-63um, 10-90 ميكرومتر، 11-125 ميكرومتر | 15-45 ميكرومتر، 22-63um, 10-90 ميكرومتر، 11-125 ميكرومتر 45-147 ميكرومتر | 15-45 ميكرومتر، 22-63um, 10-90 ميكرومتر، 11-125 ميكرومتر | 15-45 ميكرومتر، 45-75um, 22-63um, 10-90 ميكرومتر، 11-125 ميكرومتر | 15-45 ميكرومتر، 22-63um, 10-90 ميكرومتر، 11-125 ميكرومتر |
| ميزة | شكل كروي مصنوع من عملية HOSP. طور أحادي الميل منخفض، تجانس كيميائي ممتاز وسلامة هيكلية. شكل كروي مصنوع من عملية HOSP. طور أحادي الميل منخفض، تجانس كيميائي ممتاز وسلامة هيكلية. | يتميز هذا المسحوق بفعاليته العالية من حيث التكلفة وبنيته المسامية الفريدة. كما أنه سهل الذوبان، وله معدل استخدام عالٍ جدًا، وقوة التصاق فائقة. | شكل كروي، نقاء عالٍ، طور أحادي الميل عالي، ولكنه سيستقر مرة أخرى أثناء عملية الرش. | يتميز الطلاء المرشوش بانخفاض الطور أحادي الميل، وسيولة ممتازة، وتجانس كيميائي، وسلامة هيكلية. كما يتميز بمسامية عالية. | |
| التطبيقات | مناسب بشكل خاص للبيئات ذات الصدمات الحرارية الشديدة والمطولة، مع عمر طلاء طويل للغاية. يُستخدم بشكل أساسي لطلاء شفرات توربينات الطائرات وشفرات توربينات الغاز الثقيلة. في ظل التآكل الناتج عن الصدمات الحرارية في منطقة درجات الحرارة العالية (1200 درجة مئوية) في قلب شفرات توربينات الغاز الثقيلة، يتجاوز العمر الافتراضي سنوات عديدة.
| مناسب للاستخدام في منطقة درجات الحرارة المنخفضة للحافة الخارجية لطلاءات الحماية الحرارية للمكونات الساخنة أو المكونات الأخرى للتوربينات عالية المسامية، مثل طلاءات منطقة درجات الحرارة المنخفضة للحافة الخارجية لشفرات التوربينات الغازية. | مناسب لطلاءات الحماية الحرارية للمكونات الحرارية للتوربينات ذات المسامية القياسية (4-12% حجمًا) أو الأجزاء الأخرى، مع درجة حرارة تشغيل قصوى تصل إلى 1350 درجة مئوية | مناسبة بشكل خاص للبيئات التي تتعرض لصدمات حرارية متكررة على المدى الطويل، مثل ألواح التلبيد، والمغارف، وطلاءات بوتقات تلبيد مواد مكثفات MLCC عالية الجودة. | |
